卫星通信

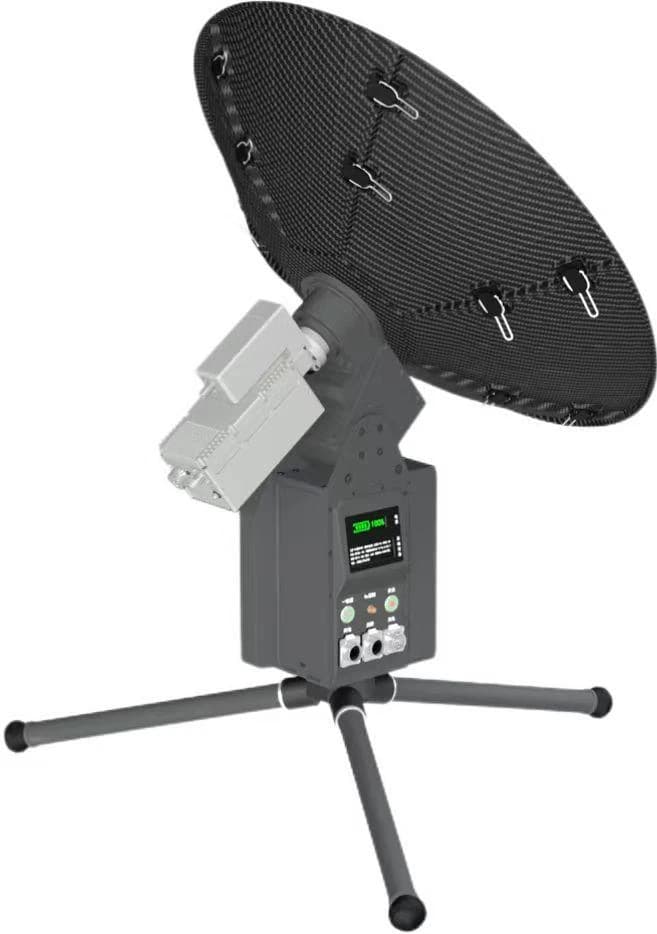

卫星便携站
型号：KBZ-050
采用模块化设计，系统集成度高，天线口径0.5米，分瓣可互换。运用轻量化碳纤维成型工艺，重量比传统碳纤维反射面轻40%，采用单板结构，抗冲击性能优越。单人无需工具3分钟内即可完成安装与对星。
该产品工作频段为Ku频段，射频组件更换便捷，馈源采用帽形设计，效率与电性能俱佳。产品兼容性强，可集成Ku波段功放及多种常见设备，也支持客户定制。支持远程维护，具备故障诊断与软件升级功能，可通过多操作系统平台、多终端以有线或无线方式控制，无需第三方软件。
核心特性
- 模块化设计，系统集成度高，天线口径0.5米
- 反射面分瓣可互换，损坏单块无需更换整个反射面
- 轻量化碳纤维设计，比传统反射面轻40%
- 单板结构，抗冲击性能优越
- 射频组件更换便捷，馈源采用帽形设计
- 可集成Ku波段功放，兼容市场90%以上常用功放
- 可集成ND Satcom、Teledyne、iDirect、COMTECH等设备
- 单人无需工具3分钟内完成安装与对星
- 一键自动对星，集成GNSS定位、双GPS/BD定位定向
- 三轴联动工作，倾斜地面补偿寻星
- 双模信标机内置，支持信标跟踪和DVB-S2载波跟踪
- 极化闭环调整，应对地面倾斜带来的角度问题
- 远程维护，支持故障诊断和软件升级
- 多控制平台，支持一键通、智能手机、平板电脑、PC
- 无需安装第三方软件，有线或无线控制
应用场景
军队野战指挥
公安应急指挥
武警应急通信
消防救援
交通应急
安监指挥
抗洪抢险
地震救援
森林火警
旅游娱乐
远程教育
医疗救援
互联网接入
技术规格
| 天线口径 | 0.5m |
| 天线材料 | 碳纤维 |
| 天线形式 | 帽型馈源 |
| 工作频率 | Ku波段两端口线极化馈源，接收10.70-12.75GHz，发射13.75-14.50GHz |
| 极化 | 水平/垂直线极化 |
| 天线增益 | 接收: 34.2+20log(f/12.25)dBi，发射: 35.4+20log(f/14.0)dBi |
| 第一旁瓣 | ≤-14dB |
| 交叉极化隔离度 | 35dB |
| 发射到接收隔离度 | 85dB |
| 接收-发射隔离度 | 40dB |
| 电压驻波比 | 接收1.50:1，发射1.30:1 |
| 波导接口 | WR75 |
| 方位转速 | ≥6°/s |
| 俯仰转速 | ≥4°/s |
| 极化转速 | ≥4°/s |
| 对星时间 | ≤85s |
| 天线指向精度 | 优于0.2° |
| 方位俯仰轴角显示分辨率 | ≤0.1° |
| 最大上传速率 | ≥7Mbps (高通星) |
| 最大下传速率 | ≥45Mbps (高通星) |
| 方位工作范围 | ±220° |
| 俯仰工作范围 | 0° to +90° |
| 极化工作范围 | ±90° |
| 天线重量 | ≤14.5Kg (包含卫星调制解调器、6W功放和LNB) |
| 包装尺寸 | 标准配置: Pelican运输箱 625×500×366mm, 重量8.4Kg |
| 可选配置 | 背包 500×410×305mm, 重量2.0Kg |
